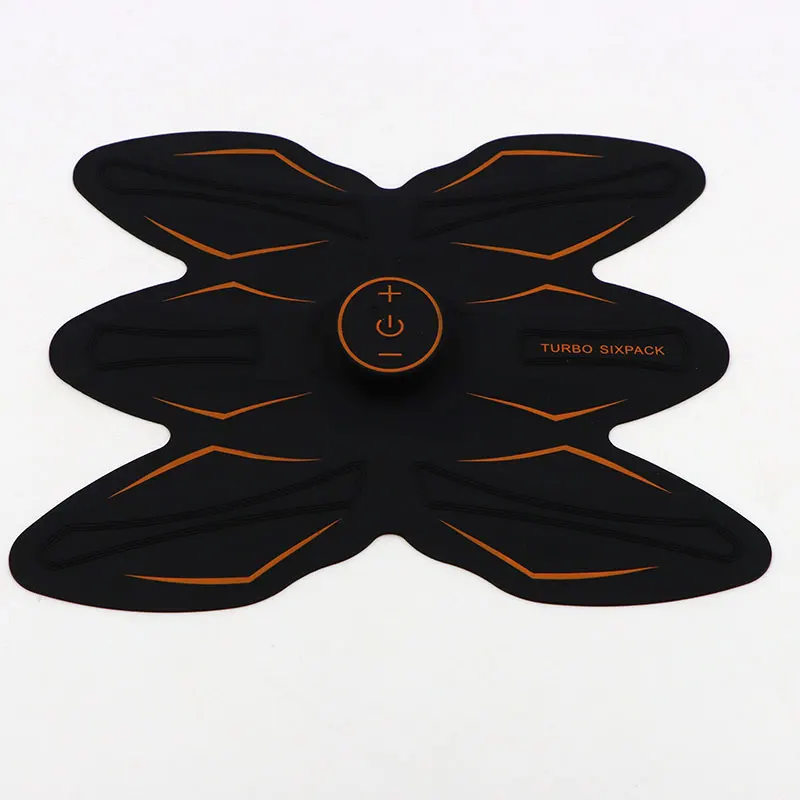

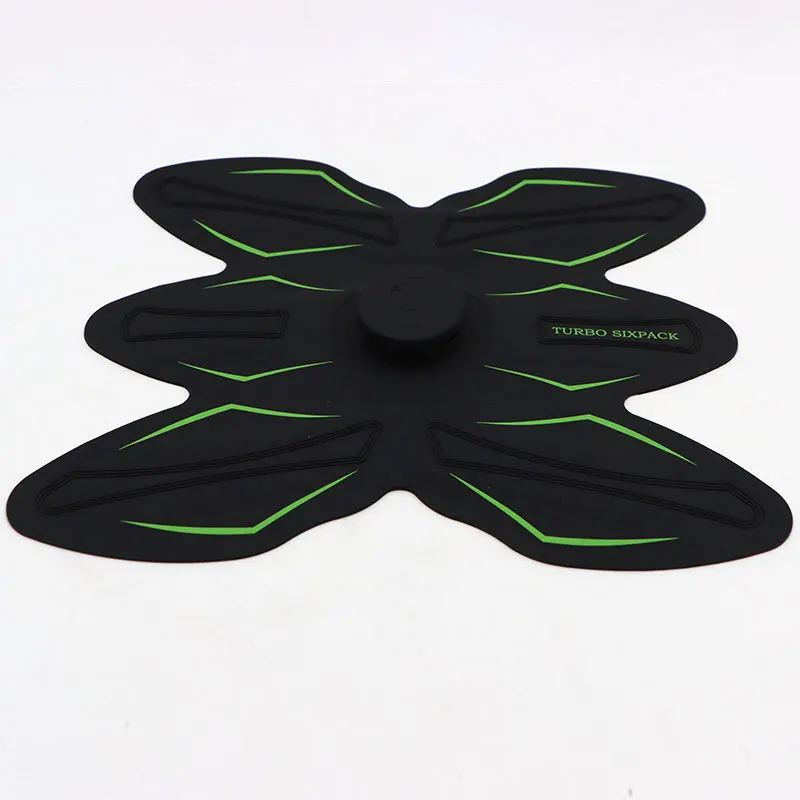

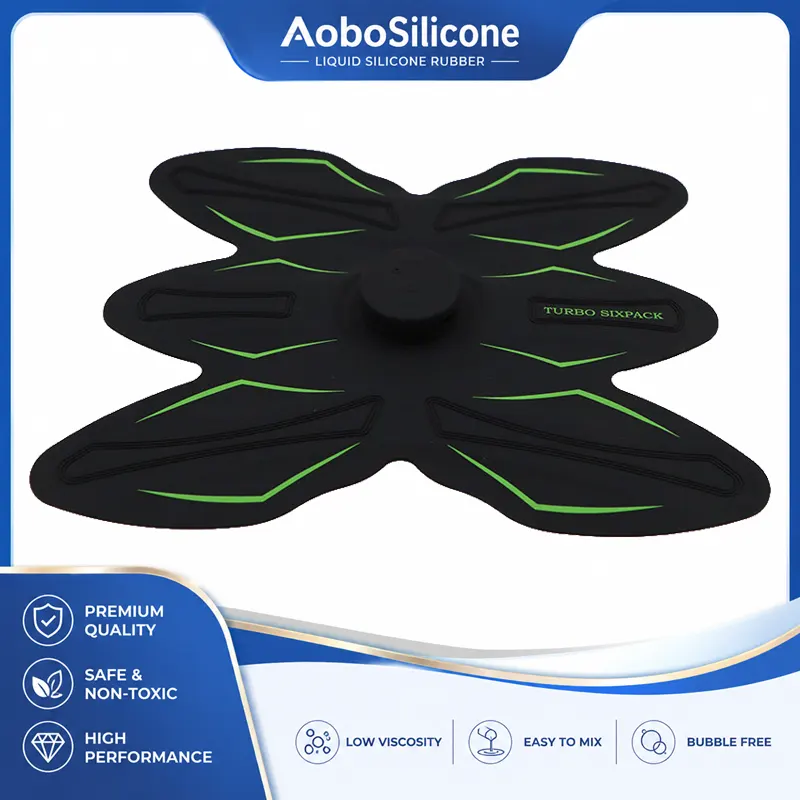

EMS силиконовый пластырь для мышц живота

Силиконовый пластырь для мышц живота EMS должен делать больше, чем просто удерживать электрод на коже. Для отделов закупок настоящей проблемой является достижение стабильного контакта с кожей, надежной электропроводности, удобной гибкости, надежной интеграции компонентов и одновременного стабильного массового производства. Неправильный выбор материала или неконтролируемое формование могут привести к неравномерному контактному давлению, смещению электродов, разрыву силикона, плохому склеиванию или несоответствию внешнего вида между производственными партиями.

Почему LSR подходит для применения силиконовых пластырей EMS

Для носимых продуктов EMS силикон должен оставаться гибким, сохраняя при этом стабильность размеров во время многократного изгиба, растяжения и ежедневного использования. Обычный силикон, полученный прессованием, может подойти для изготовления простых форм, но сложные носимые конструкции часто требуют более жесткого контроля над толщиной стенок, геометрией, интерфейсами соединения и автоматизированным производством.

Жидкий силиконовый каучук предлагает несколько технических преимуществ для такого типа применения.

Во-первых, LSR обладает превосходными характеристиками текучести, что позволяет материалу заполнять относительно сложные полости и участки тонкой структуры с высокой повторяемостью. Это полезно, когда в заплате имеются позиционирующие ребра, отверстия для электродов, защелкивающиеся интерфейсы, тонкие гибкие секции или встроенная защита кабеля.

Во-вторых, из LSR можно формовать мягкие на ощупь поверхности, подходящие для длительного контакта с кожей. В зависимости от рецептуры можно выбрать твердость, чтобы сбалансировать гибкость, поддержку и устойчивость к деформации.

В-третьих, формование LSR позволяет уменьшить количество отдельных деталей в изнашиваемом узле. Вместо использования нескольких механических креплений или слоев клея вокруг выбранных компонентов можно формовать силикон, создавая интегрированную защитную и функциональную структуру.

Для брендов, разрабатывающих фитнес-устройства EMS под собственной торговой маркой, такой подход может упростить сборку и улучшить общую согласованность продукта.

Характеристики материала и инженерная ценность

Состав силикона является одним из наиболее важных факторов при разработке носимых устройств EMS. Правильный состав следует выбирать в соответствии с предполагаемой средой контакта с кожей, механическими требованиями, архитектурой устройства и целевым рынком.

Типичные характеристики силикона, относящиеся к этому применению, включают:

● Гибкая и эластичная структура для повторяющихся движений тела.

● Удобная мягкая на ощупь поверхность.

● Хорошая устойчивость к влаге и поту.

● Хорошая устойчивость к обычным условиям окружающей среды.

● Стабильная работа при повторяющихся изгибах.

● Хорошая стабильность размеров после формования.

● Низкая деформация при нормальных условиях использования.

● Подходящая совместимость с процессами сборки электроники при правильном указании.

Для компонентов, контактирующих с кожей, при выборе материала также следует учитывать применимые нормативные требования и требования к испытаниям на целевом рынке. В зависимости от конфигурации продукта и предполагаемых заявлений бренды могут потребовать тестирования на наличие ограниченных веществ, совместимости при контакте с кожей или других требований, специфичных для продукта.

Aobo Silicone может помочь клиентам выбрать подходящую марку силикона, твердость, цвет, качество поверхности и производственный процесс в зависимости от конечного применения.

Типичные применения

Силиконовый пластырь для мышц живота EMS может быть разработан для целого ряда потребительских носимых фитнес-продуктов, а не для одного фиксированного устройства.

Типичные области применения включают в себя:

Фитнес-ремни EMS и тренажеры для брюшного пресса

Силиконовую конструкцию можно интегрировать с областями электродов, модулями управления, разъемами и регулируемыми системами крепления для создания гибкого интерфейса для тренировки брюшного пресса.

Портативные устройства для стимуляции мышц

Компактные силиконовые пластыри могут быть созданы на базе легких электронных модулей для портативных товаров для здоровья и фитнеса.

Умные носимые устройства для фитнеса

Для продуктов, сочетающих EMS с датчиками, Bluetooth-соединением, зарядными модулями или цифровыми системами управления, силикон может служить как защитным интерфейсом, так и гибким внешним компонентом.

Бытовая электроника под частной торговой маркой

Владельцам брендов могут потребоваться индивидуальные размеры, цвета, логотипы, текстуры и упаковка, сохраняя при этом последовательность базовой функциональной структуры. Силиконовые формовки хорошо подходят для таких программ OEM/ODM.

Рекомендации по проектированию и настройке

Проектирование силиконового компонента EMS следует начинать с полной сборки, а не только с силиконовой детали.

Выбор твердости

Твердость силикона влияет на комфорт, гибкость, устойчивость к деформации и управляемость. Более мягкие материалы могут улучшить гибкость и прилегание к коже, а более высокая твердость может обеспечить дополнительную структурную поддержку.

Поэтому рекомендуемую твердость следует определять в зависимости от геометрии накладки, метода крепления, конструкции электрода и предполагаемых условий использования.

Интеграция электродов

Положение и экспозиция электрода являются критически важными факторами при проектировании. Силиконовая форма должна обеспечивать точное выравнивание электродов, предотвращая при этом нежелательное движение во время сборки или использования.

В зависимости от архитектуры Aobo Silicone может поддерживать силиконовую заливку вокруг проводящих компонентов или рядом с ними, при этом окончательная конфигурация определяется электронной конструкцией.

Толщина и гибкие зоны

Неравномерная толщина силикона может повлиять на гибкость и производительность формования. Области, которые постоянно изгибаются, должны быть спроектированы с соответствующими переходами, чтобы уменьшить концентрацию напряжений.

Тонкие сечения, переходы кромок, особенности расположения и усиленные зоны соединения должны быть рассмотрены во время проектирования пресс-формы.

Поверхностная обработка

На внешнюю поверхность можно настроить различные текстуры, уровни блеска, матовую поверхность, тисненые узоры или фирменные элементы. Обработку поверхности следует выбирать в соответствии как с внешним видом, так и с требованиями к очистке.

Брендинг

OEM-клиенты могут указать:

● Тиснение или тиснение логотипа

● Пользовательские цвета.

● Текстуры поверхности.

● Нумерация деталей

● Конфигурация упаковки.

● Индивидуальные размеры.

● Формованные структуры брендинга.

Соответствие цветов Pantone может поддерживаться для проектов с установленными рекомендациями бренда.

Производственный процесс

Aobo Silicone использует структурированный производственный процесс для изготовления силиконовых компонентов по индивидуальному заказу.

1. Чертеж и обзор DFM

Перед установкой инструментов инженеры проверяют 2D-чертежи клиента, 3D-модели, требования к сборке, расположение электродов, толщину стенки, условия осадки и критические размеры.

Цель состоит в том, чтобы выявить потенциальные проблемы при формовании и сборке до изготовления формы.

2. Подготовка силиконового материала

Указанный материал ЛСР подготавливается в соответствии с требованиями заказчика к производительности и соответствию. Характеристики материала, такие как твердость, цвет и система отверждения, контролируются во время производства.

3. Разработка прецизионных пресс-форм.

Пресс-форма проектируется в соответствии с геометрией конечной детали и объемом производства. Во время разработки учитываются положение ворот, вентиляция, линии разъема, вставки и условия извлечения из формы.

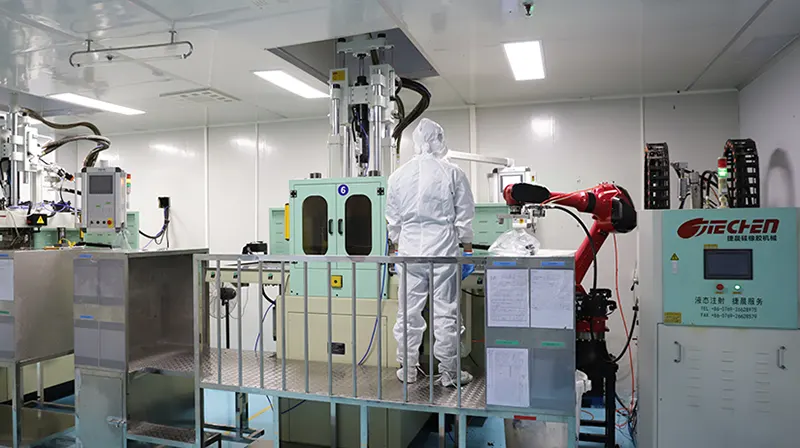

4. Литье под давлением ЛСР

Жидкий силикон впрыскивается в форму в контролируемых условиях обработки. По сравнению с силиконовыми компонентами, собираемыми вручную, автоматическое формование LSR обеспечивает более повторяемую геометрию и стабильность производства.

5. Формование и интеграция компонентов

При необходимости силикон может быть отформован вокруг специальных вставок или интегрированных структур. Точный метод наложения зависит от электрических компонентов, материалов подложки и механической конструкции.

6. Обрезка и отделка

После формования детали проверяются и обрабатываются для удаления нежелательных заусенцев или остатков формования. Косметические поверхности проверяются на наличие дефектов, которые могут повлиять на конечный носимый продукт.

7. Проверка и упаковка

Готовые компоненты перед упаковкой проходят размерный и визуальный контроль. OEM-клиентам также может быть предоставлена ​​индивидуальная упаковка и идентификация.

Ключевые технические параметры

Следующие параметры можно использовать в качестве предварительного эталона для силиконовых компонентов EMS. Окончательные спецификации должны быть подтверждены в соответствии с требованиями к конструкции продукта и испытаниям.

*Фактические значения зависят от выбранного силиконового компаунда, структуры продукта и метода тестирования. Окончательные технические спецификации должны быть установлены в ходе инженерной валидации.

Контроль качества носимых компонентов EMS

Последовательность особенно важна для носимых устройств, поскольку изменения размеров могут влиять на сборку компонентов и удобство использования.

Типичный процесс контроля качества включает проверку сырья, одобрение первой партии, проверку в процессе производства, отбор проб по размерам, проверку внешнего вида и окончательную проверку упаковки.

Для индивидуальных проектов ключевые контрольные точки могут включать в себя:

Точность размеров: критические размеры проверяются по утвержденным чертежам.

Внешний вид: проверяются загрязнение поверхности, пузыри, засветы, деформация, отклонение цвета и дефекты формования.

Механические характеристики: характеристики растяжения, удлинения, сопротивления разрыву и деформации можно оценить в соответствии с требованиями проекта.

Совместимость сборки: силиконовые компоненты проверяются на соответствие электронным и механическим деталям.

Согласованность партий: производственные параметры и записи проверок контролируются, чтобы уменьшить различия между производственными партиями.

Для клиентов с особыми требованиями к документации по качеству стандарты проверки могут быть включены в план качества проекта перед массовым производством.

Что команды по закупкам должны подтвердить перед заказом

При выборе силиконового компонента EMS отделы закупок должны избегать оценки поставщиков только на основе цены за единицу продукции.

Более важный вопрос заключается в том, сможет ли поставщик поддержать весь цикл разработки.

Спросите производителя:

1.Могут ли они работать напрямую с 3D-файлами и инженерными чертежами?

2.Могут ли они порекомендовать твердость силикона в зависимости от фактического применения?

3.Могут ли они поддерживать формование LSR или вставку?

4.Как контролируются критические размеры при массовом производстве?

5.Могут ли они предоставить индивидуальные цвета, текстуры и логотипы?

6.Могут ли они поддерживать выборку прототипов перед массовым производством?

7.Могут ли они предоставить материалы и документацию о соответствии?

8. Могут ли они поддерживать стабильное качество при повторных заказах?

В проектах OEM/ODM поставщик, способный совмещать разработку пресс-форм, литье из силикона, отделку, проверку и поддержку сборки, может значительно сократить координацию между несколькими поставщиками.

Опыт проекта: от прототипа к производству

Типичный клиентский проект начинается с существующей концепции устройства EMS, а не с готовой к производству силиконовой конструкции.

Например, бренд фитнес-электроники может первоначально предоставить 3D-модель, состоящую из силиконового корпуса, мест расположения электродов, гибкого кабельного интерфейса и модуля управления. В ходе проверки DFM производитель может выявить недостаточную толщину стенки вокруг области разъема и чрезмерную концентрацию напряжений вблизи края заплаты.

Вместо непосредственного изготовления оригинальной конструкции геометрию силикона можно корректировать, усиливая область соединителя, оптимизируя переходные области и изменяя структуру формы. Затем изготавливаются образцы прототипа для сборки и испытаний на посадку.

После подтверждения образца заказчиком фиксируются параметры производства и инструмент передается на контролируемое серийное производство. Такой подход снижает риск обнаружения проблем при формовке или сборке только после запуска крупносерийного производства.

Для брендов, планирующих долгосрочные повторные заказы, преимуществом является не просто первая партия. Большая ценность заключается в сохранении одинаковых характеристик материала, конфигурации пресс-форм, критериев проверки и стандартов внешнего вида во всех будущих производственных циклах.

Почему стоит выбрать силикон Aobo?

Aobo Silicone специализируется на производстве силикона по индивидуальному заказу для клиентов OEM и ODM. Компания объединяет выбор силиконовых материалов, разработку пресс-форм, литье под давлением LSR, формование, контроль и поддержку производства в рамках одного производственного процесса.

Для силиконового пластыря для мышц живота EMS клиенты могут настроить твердость материала, размеры, цвет, логотип, текстуру, структуру и упаковку в соответствии с конечным дизайном устройства.

Основное внимание уделяется не просто производству силиконовых деталей, а созданию компонента, который надежно работает в рамках полной сборки продукта EMS клиента.

Часто задаваемые вопросы

Можно ли адаптировать силиконовый пластырь к нашему существующему устройству EMS?

Да. Специальные инструменты могут быть разработаны в соответствии с предоставленными заказчиком 2D-чертежами, 3D-моделями, образцами или функциональными требованиями.

Какая твердость силикона рекомендуется?

Не существует единой твердости, подходящей для каждого продукта EMS. Shore A 20–80 можно рассматривать как общий диапазон разработки, окончательный выбор которого зависит от гибкости, контакта с кожей, конструкции крепления, интеграции электродов и механических требований.

Можно ли переформовать силикон с электронными компонентами?

Это может быть в зависимости от материала компонента, термостойкости, геометрии, требований к соединению и электрической конструкции. Сборка должна быть оценена во время DFM перед оснасткой.

Можете ли вы произвести образцы перед массовым производством?

Да. Образцы прототипов могут быть разработаны для проверки размеров, испытаний сборки, оценки внешнего вида и начальных функциональных испытаний перед массовым производством.

Может ли цвет силикона соответствовать цвету нашего бренда?

Да. Пользовательские цвета могут быть разработаны в соответствии с рекомендациями Pantone или образцами цветов, одобренными заказчиком, в зависимости от материала и возможности производства.

Подходит ли продукт для медицинского применения?

Компонент может быть предназначен для продуктов для здоровья или фитнеса, контактирующих с кожей, но пригодность для регулируемого медицинского устройства зависит от готового продукта, предполагаемого использования, применимых правил и необходимых испытаний. Медицинские утверждения не должны основываться только на силиконовом материале.

Какую информацию мы должны предоставить для предложения?

Наиболее полезная информация включает в себя 3D/2D чертежи, размеры, целевую твердость силикона, расчетное годовое количество или объем заказа, требования к цвету, информацию об электроде или вставке, качество поверхности, требования к упаковке и целевой рынок.

Поддерживаете ли вы производство OEM и ODM?

Да. Aobo Silicone может поддерживать как OEM-производство на основе проектов клиентов, так и разработку ODM для клиентов, которым требуется помощь с материалами, инструментами, структурой и оптимизацией производства.
