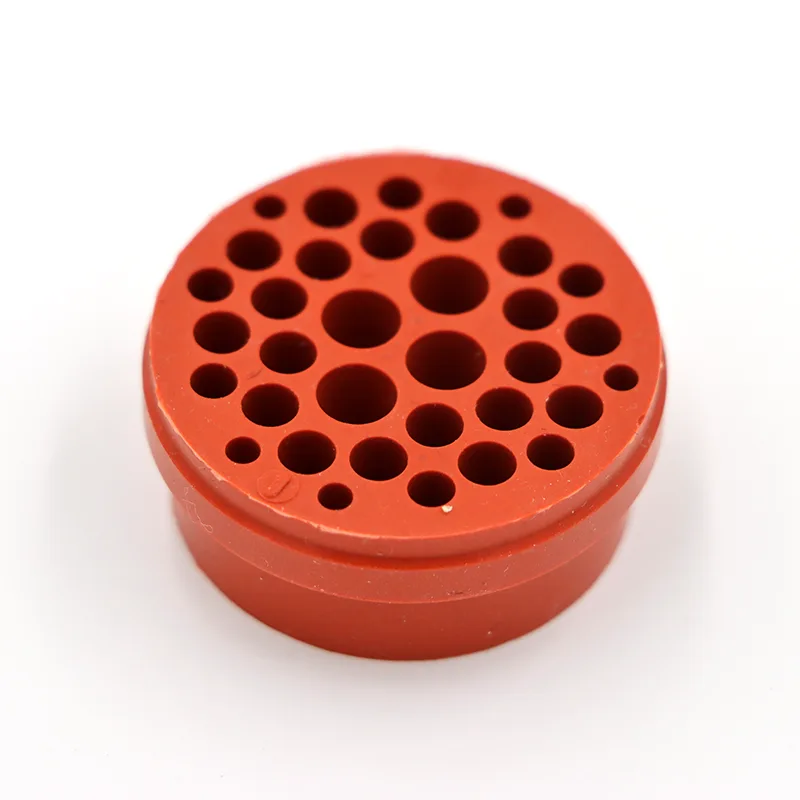

Как прокладка из силиконовой резины автомобильного разъема защищает критически важные электрические системы?

1. Критическая роль уплотнения в автомобильных разъемах

Современные автомобили содержат сотни электрических разъемов, которые соединяют датчики, исполнительные механизмы, блоки управления и системы распределения энергии. Единственная точка проникновения влаги или проводящего загрязнения может вызвать периодические неисправности, ложные диагностические коды неисправностей или полный отказ системы.Прокладка из силиконовой резины автомобильного разъемаустраняет эту уязвимость, создавая прочный, совместимый барьер между сопрягаемыми половинками разъема.

В отличие от твердых пластиковых уплотнений или уплотнительных колец, размер которых зависит от точных допусков, прокладки из силиконовой резины компенсируют незначительные перекосы, тепловое расширение и износ компонентов в течение всего срока службы автомобиля. Эта всепрощающая природа особенно ценна в средах с высокой вибрацией, таких как моторный отсек, где разъемы испытывают постоянные механические нагрузки от работы двигателя и воздействия на дорогу.

Функция герметизации выходит за рамки простого исключения воды. Эффективные прокладки также предотвращают попадание дорожных солей, тормозной пыли, масляного тумана и чистящих химикатов, которые могут ухудшить контактные поверхности и увеличить электрическое сопротивление. В тяжелых случаях загрязненные разъемы могут привести к перегреву, образованию дуги и даже пожару. Поэтому выбор подходящегоПрокладка из силиконовой резины автомобильного разъемаЭто не просто деталь конструкции, а фундаментальное решение по безопасности и надежности.

Отраслевые данные показывают, что поломки электрических разъемов составляют значительную часть гарантийных претензий в автомобильной электронике. Многие из этих неисправностей связаны с неадекватной герметизацией или разрушением уплотнительных материалов при длительном воздействии температур под капотом и химических веществ. Силиконовая резина, обладающая присущей ей стабильностью в широком диапазоне температур, предлагает проверенное решение этой постоянной проблемы.

• Периодическая потеря сигнала– Влага между контактами приводит к ошибочным показаниям датчика.
• Повышенное контактное сопротивление– Окисление и коррозия повышают температуру перехода.
• Короткие замыкания– Проводящие загрязнения создают непредвиденные электрические пути.
• Преждевременный выход из строя компонентов– модули управления и исполнительные механизмы теряют связь.
• Диагностические коды неисправностей– ложные неисправности приводят к ненужному ремонту и простоям.

2. Материаловедение: почему силиконовая резина превосходна в качестве герметика

Силиконовая резина отличается от органических эластомеров своей кремний-кислородной основой, которая придает исключительную термическую стабильность и химическую стойкость. Хотя такие материалы, как нитрил (NBR) или этиленпропилендиеновый мономер (EPDM), хорошо работают в умеренных условиях, они быстро разрушаются в экстремальных условиях, которые встречаются в современных моторных отсеках и аккумуляторных отсеках электромобилей.

Жидкий силиконовый каучук (LSR) и каучук высокой консистенции (HCR) являются двумя основными формами, используемыми для прокладок разъемов. LSR, обработанный методом литья под давлением, обеспечивает превосходные характеристики текучести для изделий сложной геометрии с мелкими деталями, такими как ребристые уплотнительные поверхности и конструкции с несколькими полостями. HCR, обычно получаемый прессованием или трансфертным формованием, обеспечивает более высокую прочность на разрыв для прокладок большего размера или толщины. Оба варианта могут содержать присадки для улучшения определенных свойств, таких как самосмазывание для облегчения сборки.

Ключевые характеристики материала, которые делают силиконовую резину предпочтительным выбором для уплотнения разъемов, включают:

• Широкий диапазон рабочих температур– от -50°С до +200°С, а у некоторых марок фторсиликона до +230°С.
• Низкая компрессия– сохраняет силу уплотнения после длительного сжатия, обычно ниже 25% при 150°C в течение 22 часов.
• Отличная устойчивость к озону и ультрафиолету– не трескается и не затвердевает под воздействием атмосферных окислителей.
• Присущая гидрофобность– отталкивает воду и препятствует впитыванию влаги.
• Химическая стойкость– выдерживает моторные масла, охлаждающие жидкости, тормозные жидкости и многие чистящие растворители.
• Диэлектрические свойства– сохраняет электрическую изоляцию даже во влажных условиях.

Фторсиликоновый каучук (F-LSR) — это специализированный вариант, который обеспечивает повышенную устойчивость к топливу и агрессивным химикатам, сохраняя при этом термическую стабильность стандартного силикона. Этот класс часто указывается для разъемов, расположенных рядом с топливными форсунками, турбокомпрессорами или другими местами, подверженными воздействию углеводородов.

В процессе выбора материала необходимо учитывать конкретную химическую среду, температурный профиль и механические требования каждого применения. Прокладка, которая хорошо работает в разъеме салона, может преждевременно выйти из строя при установке под капотом в условиях более высоких температурных циклов и химического воздействия.

3. Основные эксплуатационные параметры прокладок разъемов

УказаниеПрокладка из силиконовой резины автомобильного разъематребует тщательной оценки нескольких показателей производительности. Каждый параметр влияет на способность прокладки сохранять надежную герметизацию на протяжении всего срока эксплуатации автомобиля, который на некоторых платформах может превышать 15 лет.

Помимо этих физических свойств, решающую роль играет геометрия прокладки. Ребристые или гофрированные уплотнительные поверхности увеличивают контактное давление на единицу площади, улучшая уплотнение от жидкостей и газов. Форма поперечного сечения также должна быть спроектирована так, чтобы избежать чрезмерной концентрации напряжений, которая может привести к преждевременному выходу из строя.

Сила сжатия является еще одним важным фактором. Недостаточное сжатие приводит к образованию путей для жидкости, тогда как чрезмерное сжатие может вызвать чрезмерную нагрузку на корпус разъема или привести к выдавливанию прокладки в зазоры. Анализ методом конечных элементов (FEA) обычно используется для оптимизации конструкции прокладки для равномерного распределения напряжений по границе раздела уплотнений.

4. Среды применения: от моторных отсеков до аккумуляторных батарей.

Операционная средаПрокладка из силиконовой резины автомобильного разъемасущественно различается в зависимости от местоположения автомобиля. Понимание этих условий необходимо для выбора подходящего сорта материала и конфигурации конструкции.

4.1. Разъемы моторного отсека

Разъемы в моторном отсеке подвергаются самым суровым условиям: температурам, превышающим 150°C возле выпускных коллекторов, воздействию моторного масла, охлаждающей жидкости и паров топлива, а также постоянной вибрации от работы двигателя. Прокладки в этой области должны противостоять тепловому старению и сохранять силу уплотнения, несмотря на повторяющиеся термоциклы. Марки фторсиликона часто используются для разъемов, расположенных в непосредственной близости от топливных систем.

4.2. Трансмиссия и трансмиссия

Датчики и исполнительные механизмы, установленные на коробке передач, требуют прокладок, устойчивых к жидкостям автоматических трансмиссий (ATF) и трансмиссионным маслам. В то время как стандартный силикон обеспечивает хорошую стойкость ко многим маслам, для продления срока службы в этих агрессивных жидких средах может потребоваться фторсиликон или специально разработанные силиконовые соединения.

4.3. Электроника салона и кузова

Разъемы, расположенные внутри кабины автомобиля, работают в более мягких условиях: умеренные температуры (обычно от -20°C до +85°C), минимальное химическое воздействие и более низкий уровень вибрации. Стандартные марки силиконового каучука обеспечивают более чем адекватные характеристики в этих областях применения, при этом основной проблемой является длительное старение и устойчивость к чистящим средствам.

4.4. Аккумуляторные системы электромобилей

Высоковольтные разъемы в аккумуляторных блоках электромобилей создают уникальные проблемы: воздействие диэлектрических жидкостей, возможность отслеживания дуги и строгие требования безопасности. Силиконовые прокладки в этих случаях должны обладать превосходной диэлектрической прочностью, огнестойкостью и устойчивостью к охлаждающим жидкостям. Самосмазывающиеся сорта часто предпочитаются для облегчения сборки и снижения риска повреждения разъема во время технического обслуживания.

4.5. Внешнее освещение и датчики

Разъемы для фар, задних фонарей и датчиков ADAS должны быть устойчивы к ультрафиолетовому излучению, дорожным брызгам и экстремальным температурам. Присущая силикону устойчивость к ультрафиолетовому излучению и гидрофобность делают его идеальным выбором при условии, что конструкция прокладки обеспечивает достаточную устойчивость к атмосферным воздействиям.

• Термальный– пиковые температуры, частота езды на велосипеде и продолжительность воздействия.
• Химическая– тип жидкостей, концентрация и продолжительность контакта.
• Механический– амплитуда и частота вибрации, а также циклы соединения разъемов.
• Относящийся к окружающей среде– Воздействие ультрафиолета, влажность, солевые брызги и попадание пыли.
• Электрический– уровень напряжения, ток и необходимое сопротивление изоляции.

5. Конструктивные соображения для надежного уплотнения

Проектирование системы уплотнения разъемов предполагает нечто большее, чем просто выбор материала и определение значения твердости. Для достижения оптимальных характеристик необходимо тщательно проанализировать взаимодействие между прокладкой, корпусом разъема и сопрягаемыми компонентами.

5.1. Геометрия прокладки и механизм уплотнения

Механизм уплотнения может быть радиальным (уплотнение к цилиндрической поверхности), осевым (уплотнение к плоской поверхности) или комбинацией того и другого. Радиальные уплотнения, обычно используемые в цилиндрических разъемах, основаны на сжатии прокладки между внутренней и внешней стенками корпуса. Осевые уплотнения, часто встречающиеся в прямоугольных или многоконтактных разъемах, сжимают прокладку между двумя плоскими поверхностями.

Ребристая конструкция увеличивает количество уплотняющих барьеров, обеспечивая резерв в случае незначительных дефектов поверхности. Каждое ребро создает отдельную линию уплотнения, а промежутки между ребрами могут выступать в качестве зон сброса давления или ловушек для мусора.

5.2. Совместимость материалов корпуса

Материал корпуса разъема — обычно полиамид (PA), полибутилентерефталат (ПБТ) или другие технические термопласты — должен быть совместим с силиконовой прокладкой. Некоторые силиконовые составы могут содержать пластификаторы или низкомолекулярные циклические силоксаны, которые могут мигрировать в материал корпуса, вызывая растрескивание под напряжением или изменения размеров. Негрунтованная адгезия к конструкционным пластикам является желательным свойством, повышающим надежность уплотнения.

5.3. Силы сборки и сопряжения

Конструкция прокладки должна обеспечивать баланс между герметизирующими характеристиками и допустимыми усилиями сборки. Чрезмерное усилие при вставке может повредить клеммы разъема или затруднить сборку на производственных линиях. Самосмазывающиеся силиконы уменьшают трение во время соединения, облегчая сборку, сохраняя при этом эффективность уплотнения.

5.4. Сложение допусков

Производственные допуски в корпусах разъемов и прокладках могут накапливаться, влияя на фактическое сжатие, достигаемое в собранном разъеме. Статистический анализ допусков используется для обеспечения того, чтобы прокладка оставалась в оптимальном диапазоне сжатия во всех возможных комбинациях допусков.

5.5. Срок службы и долговечность

Ожидается, что автомобильные разъемы сохранят герметичность в течение всего срока службы автомобиля, часто с несколькими циклами соединения и рассоединения во время производства, обслуживания и ремонта. Материал прокладки должен противостоять постоянному схватыванию, истиранию и износу в результате повторяющихся операций с соединителями.

Проверка конструкции обычно включает в себя сочетание анализа методом конечных элементов (FEA) для прогнозирования напряжений и физических испытаний для проверки производительности в моделируемых условиях эксплуатации.

6. Методы проверки и тестирования качества.

Обеспечение надежностиПрокладка из силиконовой резины автомобильного разъематребует комплексного режима испытаний, охватывающего свойства материала, точность размеров и функциональные характеристики. Отраслевые стандарты, такие как USCAR-2, ISO 16750 и различные спецификации OEM, обеспечивают основу для квалификационного тестирования.

1. Тестирование набора сжатия– измеряет остаточную деформацию после длительного сжатия при повышенной температуре. Низкие значения остатка при сжатии указывают на превосходное долговременное сохранение силы уплотнения.
2. Тестирование на утечку– обычно выполняется с использованием сжатого воздуха или гелия для обнаружения путей обхода жидкости через интерфейс герметичного разъема.
3. Термальный велоспорт– подвергает собранный разъем повторяющимся экстремальным температурам, чтобы оценить способность прокладки сохранять силу уплотнения в ходе циклов теплового расширения и сжатия.
4. Вибрационные испытания– имитирует условия эксплуатации транспортного средства, чтобы убедиться, что прокладка не ослабевает и не теряет герметичности при механическом воздействии.
5. Испытание на химическую стойкость– подвергает прокладку воздействию соответствующих автомобильных жидкостей (моторное масло, охлаждающая жидкость, тормозная жидкость, топливо) при повышенных температурах для оценки совместимости материалов и сохранения эксплуатационных характеристик.
6. Проверка размеров– проверяет соответствие критических размеров прокладки заданным допускам с помощью оптических или координатно-измерительных машин.
7. Проверка твердости– подтверждает, что твердость по Шору А соответствует спецификации, поскольку отклонения могут существенно повлиять на характеристики уплотнения.

В дополнение к этим стандартным тестам, некоторые приложения могут потребовать специализированных оценок, таких как:

• Испытание солевым туманом– для разъемов, подвергающихся воздействию противообледенительных солей.
• Испытание на УФ-воздействие– для внешних или частично открытых разъемов.
• Проверка сопротивления изоляции– для проверки диэлектрических свойств после воздействия окружающей среды.
• Тестирование погружением в жидкость– с определенными жидкостями при повышенных температурах в течение длительного времени.

Квалифицированные поставщики обычно имеют собственные возможности тестирования для поддержки быстрого проектирования и контроля качества продукции.Аобоиспользует комплексные протоколы испытаний, соответствующие международным автомобильным стандартам, гарантируя, что каждая прокладка соответствует строгим требованиям современных автомобильных платформ.
