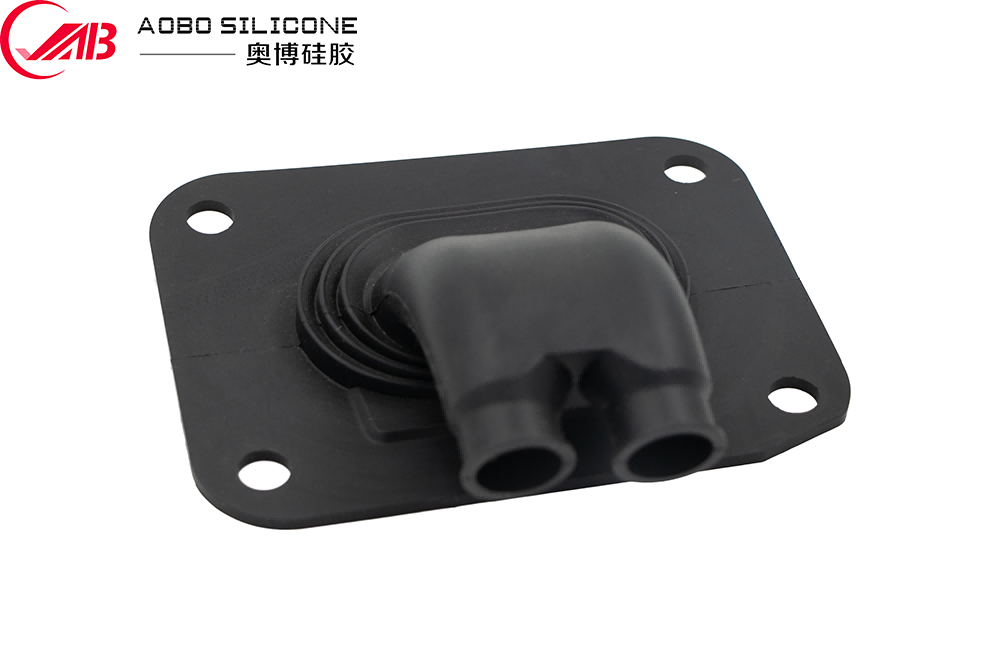

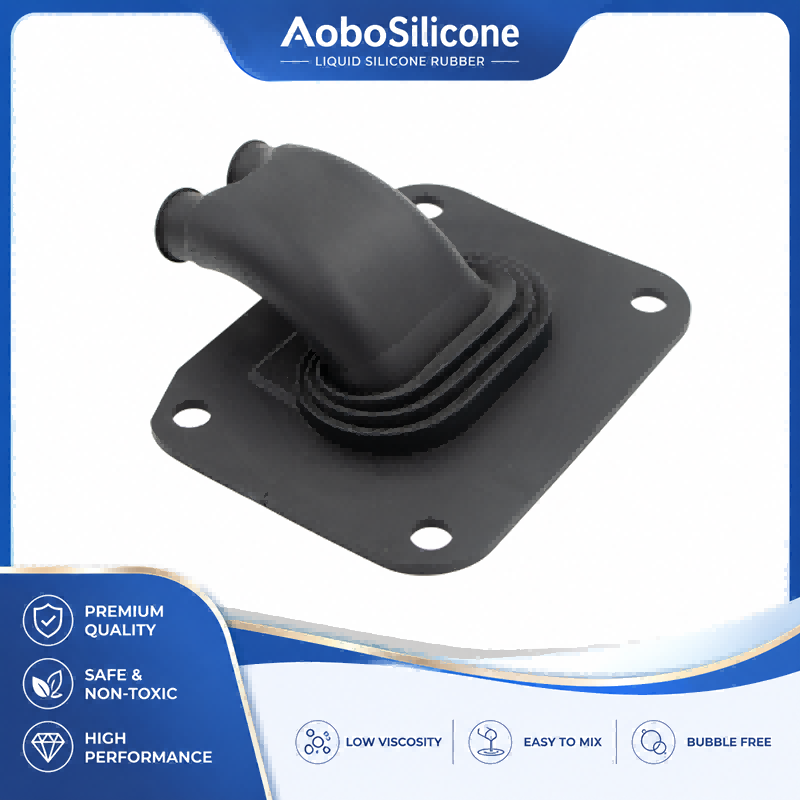

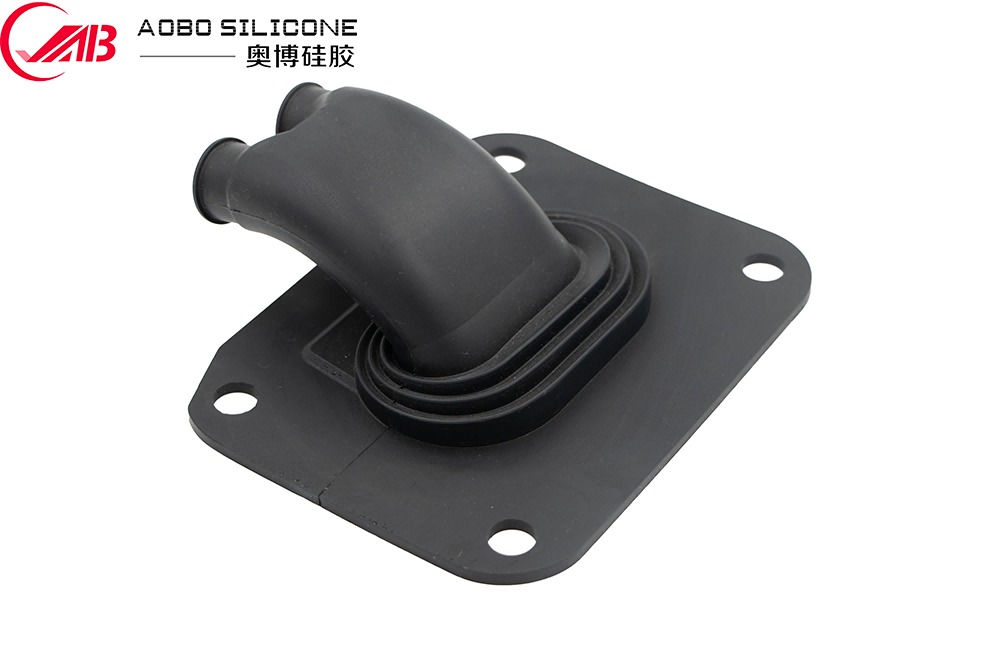

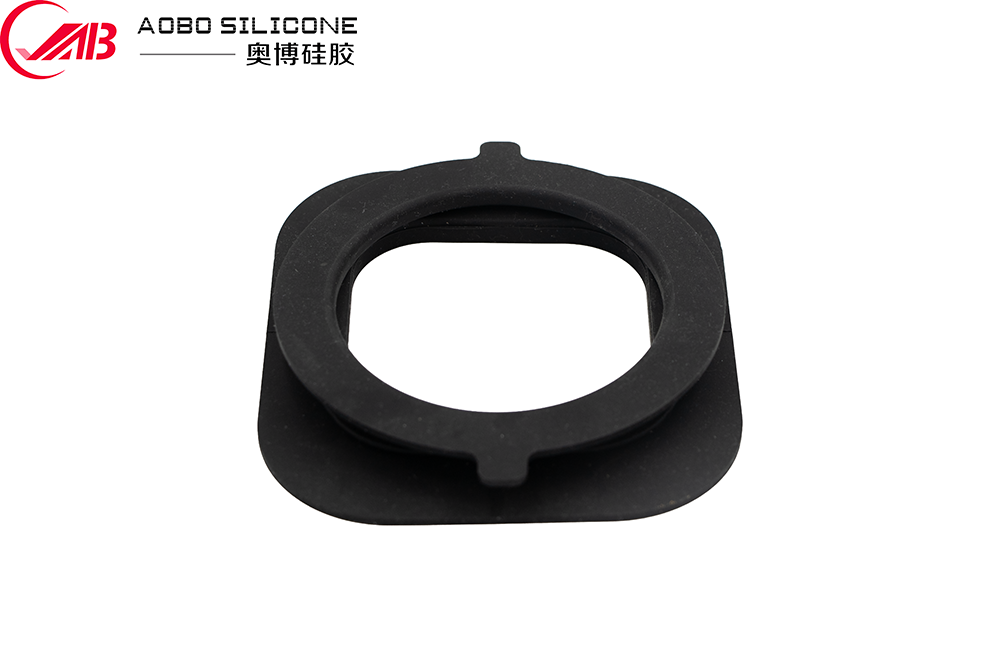

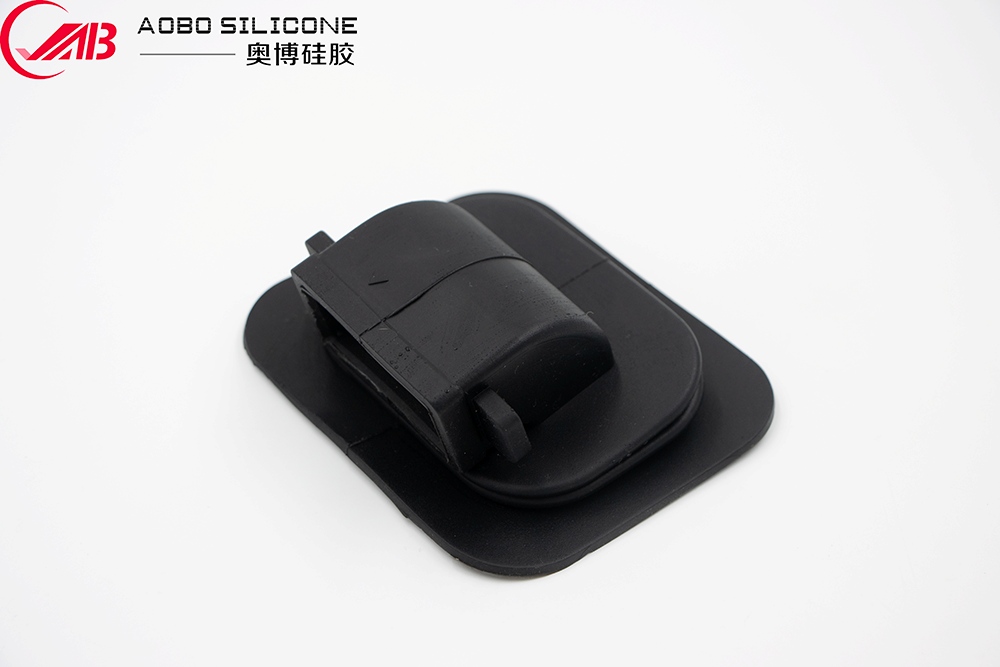

LSR Формованный автомобильный воздуховод

В автомобильных системах отопления, вентиляции и кондиционирования воздуха и системах терморегулирования вентиляционный канал — это больше, чем просто воздуховод. Воздуховод должен поддерживать стабильный путь воздушного потока, выдерживая вибрацию, температурные циклы, допуски на размеры и повторяющиеся нагрузки при сборке. В точках подключения даже небольшой зазор может привести к утечке воздуха, шуму или нестабильной работе системы отопления, вентиляции и кондиционирования.

Формованный автомобильный воздуховод LSR сочетает в себе жесткую структурную подложку с формованным слоем жидкого силиконового каучука (LSR). Такая конструкция создает интегрированные функции уплотнения и амортизации непосредственно вокруг области соединения, уменьшая необходимость в отдельных резиновых уплотнениях и упрощая сборку.

Для автомобильной системы отопления, вентиляции и кондиционирования воздуха, управления температурой аккумуляторов и других применений, связанных с прокладкой воздуха, формование LSR особенно полезно, когда компоненту требуется эластичное уплотнение, виброизоляция, сложная геометрия и долговременная термостойкость в одной отлитой детали.

Зачем использовать формование LSR для автомобильных воздуховодов?

Традиционные автомобильные воздуховоды могут использовать отдельные уплотнительные кольца, пенопластовые уплотнения, резиновые втулки или механические зажимы для компенсации допусков на размеры. Хотя эти решения могут работать, они увеличивают количество компонентов и создают дополнительные интерфейсы сборки.

В автомобильном воздуховоде LSR гибкий уплотнительный материал интегрируется непосредственно в жесткий воздуховод или соединитель.

Базовая структура обычно состоит из:

● Твердая подложка:PA, PP, PBT, PC/ABS или другие конструкционные пластики в зависимости от применения.
● Уплотнительный слой ЛСР:формируется вокруг выбранных интерфейсов
● Функциональная геометрия уплотнения:губы, ребра, бортики, рукава или индивидуальные контактные поверхности
● Особенности подключения:защелкивающиеся конструкции, пазы, точки крепления или механические запирающие элементы

Такая конструкция позволяет силиконовой секции компенсировать небольшие отклонения в размерах, сохраняя при этом контактное давление на сопрягаемый компонент.

Результатом является более интегрированное решение для применений, где традиционные отдельные уплотнения могут усложнить сборку.

Характеристики материала и инженерная ценность

Жидкий силиконовый каучук выбран для применения в автомобилестроении, поскольку его свойства остаются относительно стабильными в широком диапазоне температур.

В зависимости от выбранной марки и рецептуры LSR типичные характеристики могут включать:

Фактические значения зависят от выбранного состава силикона, условий формования, геометрии и требований применения. Окончательные спецификации должны быть подтверждены в ходе разработки продукта.

Температурная устойчивость

Автомобильные воздуховоды HVAC могут испытывать повторяющиеся колебания температуры. Приложения под капотом и системы терморегулирования также могут подвергать компоненты воздействию повышенных температур.

LSR сохраняет гибкость в широком диапазоне температур, что делает его пригодным для компонентов, подвергающихся воздействию горячего и холодного воздуха, термоциклированию, а также изменениям температуры в моторном или аккумуляторном отсеке.

Эластичное уплотнение

В отличие от жестких пластиков, силикон может деформироваться при сжатии и восстанавливаться после снятия нагрузки. Это свойство позволяет формованной секции сохранять контакт с сопрягаемыми поверхностями, несмотря на незначительные отклонения в размерах.

Для компонентов подачи воздуха это помогает уменьшить утечки в точках соединения.

Виброизоляция

Силиконовый слой также действует как совместимый интерфейс между жесткими компонентами.

Когда модули HVAC, вентиляторы, воздуховоды или конструкции транспортных средств вибрируют, гибкая силиконовая секция может поглощать часть механического движения, а не передавать всю вибрацию непосредственно через жесткий воздуховод.

Это делаетдетали из силиконовой резиныполезно там, где одновременно требуется герметизация и виброизоляция.

Типичные автомобильные приложения

The LSR Формованный автомобильный воздуховодмогут быть спроектированы для нескольких типов систем управления воздухом и температурой транспортных средств.

1. Распределение воздуха для систем отопления, вентиляции и кондиционирования воздуха

Для легковых автомобилей этот компонент можно использовать вокруг воздуховыпускных отверстий систем отопления, вентиляции и кондиционирования воздуха, ответвлений, интерфейсов воздуховодов и гибких соединительных секций.

Область силиконового уплотнения помогает обеспечить допуски при сборке, сохраняя при этом замкнутый путь воздушного потока.

2. Управление температурой батареи

В электромобилях больше внимания уделяется терморегулированию.

Воздуховоды можно использовать для направления кондиционированного воздуха вокруг аккумуляторных модулей или узлов терморегуляции. В таких условиях особенно важными становятся стабильность размеров, герметичность, виброустойчивость и цикличность температур.

3. Охлаждение электронной оси и силовой электроники.

В некоторых архитектурах управления температурой электромобилей используются специальные каналы для воздуха или жидкости вокруг силовой электроники и компонентов системы привода.

Литой силиконовый интерфейс может обеспечить совместимое соединение между жесткими компонентами, где необходимо учитывать вибрацию и тепловое расширение.

4. Воздуховод под капотом

Компоненты, установленные в моторном отсеке, подвергаются более жестким температурным и экологическим условиям.

LSR можно выбрать, когда требуется гибкий уплотнительный интерфейс без использования отдельной эластомерной втулки.

Ключевые соображения по проектированию

Успешное формование во многом зависит от границы раздела между силиконом и подложкой. Поэтому деталь должна быть спроектирована для обоихтекучесть силикона и механическое удержаниеа не просто добавлять силиконовый слой к существующему пластиковому воздуховоду.

Геометрия подложки

Пластиковая подложка должна обеспечивать достаточную механическую стабильность во время инъекции и эксплуатации.

Потенциальные элементы дизайна включают в себя:

● Механические подрезы
● Ребра крепления
● Канавки
● Сквозные отверстия
● Запирающие конструкции
● Функции позиционирования
● Контролируемые поверхности склеивания

Если требуется химическая адгезия между LSR и подложкой, во время разработки следует оценить совместимость материалов и обработку поверхности.

Толщина силиконовой стенки

Толщина силикона должна определяться в соответствии с требуемой силой уплотнения, деформацией, геометрией и условиями впрыска.

Чрезмерно тонкие срезы могут создать трудности с заполнением, а излишне толстые срезы могут увеличить расход материала и время отверждения.

Для уплотнительных кромок и гибких интерфейсов геометрию следует проверять путем анализа сжатия и деформации, а не полагаться только на номинальную толщину.

Сложение допусков

Соединения автомобильных воздуховодов часто состоят из нескольких формованных или штампованных компонентов.

Силиконовый интерфейс может компенсировать различия в размерах деталей, но его не следует рассматривать как замену надлежащего проектирования допусков.

Во время оценки DFM инженеры должны учитывать:

● Допуск на размер подложки
● Допуск силиконового литья
● Допуск сопрягаемых компонентов
● Диапазон сжатия
● Сила сборки
● Восстановление пломбы
● Тепловое расширение

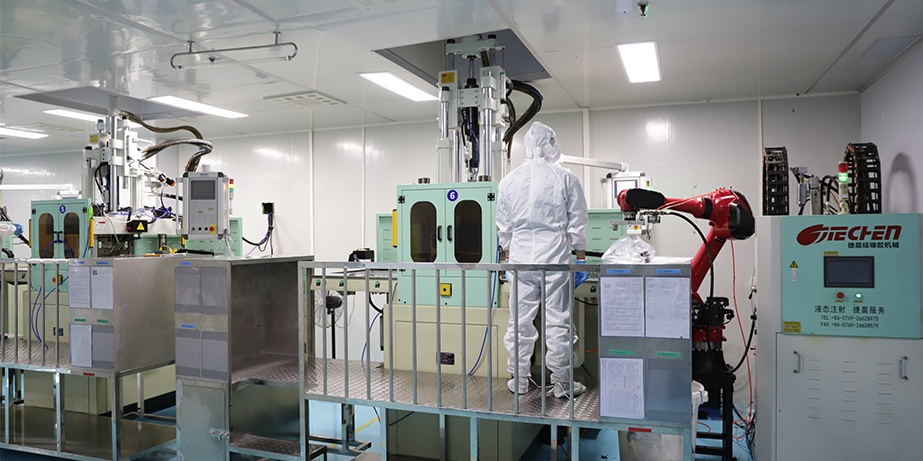

Производственный процесс

ТипичныйLSR формовочный автомобильный воздуховодПроизводственный процесс включает в себя несколько контролируемых стадий.

1. Подготовка субстрата:Жесткий пластиковый компонент отливается отдельно и проверяется на соответствие размеров, наличие загрязнений, засветов и поверхностных дефектов.

2. Расположение вставки:Подложка точно позиционируется внутри формы LSR. Для производства с несколькими полостями особенно важно равномерное расположение вставки, поскольку даже небольшие отклонения могут повлиять на толщину силикона и геометрию уплотнения.

3. ЛСР-инъекция:Двухкомпонентный жидкий силикон дозируется, смешивается и впрыскивается в форму. Поскольку LSR имеет низкую вязкость до отверждения, он может заполнять относительно сложные конструкции уплотнений и тонкие функциональные зоны, если направляющая формы и система вентиляции правильно спроектированы.

4. Вулканизация:Силикон затвердевает внутри нагретой формы и образует окончательную эластичную герметизирующую структуру. Параметры отверждения необходимо контролировать для достижения постоянной твердости, стабильности размеров и качества поверхности.

5. Демонтаж и проверка:После формования деталь проверяется на предмет:

● Вспышка
● Короткие кадры
● Воздушные ловушки
● Дефекты поверхности
● Силиконовое смещение
● Дефекты склеивания или удержания.
● Отклонения размеров

Критические размеры уплотнения можно измерить с помощью специальных приспособлений или автоматизированного контрольно-измерительного оборудования.

Контроль качества в автомобильной промышленности

Для отделов закупок автомобилей одной только сертификации материалов недостаточно. Готовую формованную сборку необходимо оценить как функциональный компонент.

Подходящая программа проверки может включать:

Для автомобильных проектов условия испытаний следует определять в соответствии с реальными условиями эксплуатации транспортного средства, а не использовать общие лабораторные условия.

Долговечность, герметизация, NVH и температурные характеристики

Герметичность

Силиконовая секция должна сохранять контролируемое сжатие сопрягаемой поверхности. Хорошо спроектированная уплотнительная кромка или буртик позволяют выдерживать незначительные изменения сборки, не требуя чрезмерного усилия для вставки.

Для систем HVAC испытание на утечку следует проводить при определенных условиях давления и температуры.

Соображения по шуму и шуму

Воздуховоды могут стать источником нежелательной вибрации и шума воздушного потока, если жесткие компоненты передают механическую вибрацию непосредственно в конструкцию автомобиля.

Эластомерная верхняя форма может обеспечить определенную механическую изоляцию между воздуховодом и прилегающими компонентами.

Однако характеристики NVH зависят от всей системы, включая скорость воздушного потока, геометрию воздуховода, метод монтажа, характеристики вентилятора/вентилятора и конструкцию транспортного средства.

Термальный велоспорт

Повторяющиеся переходы между низкими и высокими температурами могут вызвать различное расширение силиконовых и пластиковых подложек.

Таким образом, конструкция формовки должна учитывать различия в:

● Коэффициент теплового расширения
● Модуль упругости
● Геометрия интерфейса
● Адгезия или механическая ретенция.
● Толщина стенки

Сопротивление старению

Автомобильные компоненты могут подвергаться воздействию тепла, влажности, озона, чистящих средств и других факторов окружающей среды.

Поэтому выбранную марку LSR следует оценивать с учетом фактического химического воздействия и воздействия на окружающую среду, ожидаемого во время эксплуатации транспортного средства.

Настройка для OEM-поставщиков и поставщиков уровня

The LSR Формованный автомобильный воздуховодмогут быть настроены в соответствии с платформой автомобиля и архитектурой HVAC.

Типичные варианты настройки включают в себя:

● Материал подложки
● Твердость силикона
● Силиконовый цвет.
● Диаметр воздуховода
● Толщина стенки
● Геометрия уплотнительной кромки
● Геометрия соединителя
● Зона формования
● Механическая ретенционная структура
● Текстура поверхности
● Маркировка или идентификация
● Конфигурация упаковки.

Для новых проектов для первоначального анализа DFM можно использовать файлы 3D CAD, 2D-чертежи, спецификации материалов, целевой объем производства и экологические требования.

Затем можно использовать прототипы инструментов или пробные формы для проверки наполнения, точности размеров, герметичности и сборки до того, как будет завершена разработка оснастки для массового производства.

Опыт проекта: сокращение количества компонентов при подключении системы отопления, вентиляции и кондиционирования воздуха

Типичный проект автомобильной системы отопления, вентиляции и кондиционирования воздуха может начинаться с жесткого пластикового воздуховода в сочетании с отдельно собранным резиновым уплотнением.

Команда инженеров может столкнуться с тремя повторяющимися проблемами: уплотнение может сместиться во время сборки, соединение требует дополнительных трудозатрат, а также разница в размерах воздуховода и ответного корпуса влияет на стабильность уплотнения.

Жидкий силиконовый раствор для заливки может заменить отдельное уплотнение путем формования контролируемой силиконовой уплотнительной конструкции непосредственно на соединении воздуховода.

Во время разработки ключевые моменты оптимизации обычно включают твердость силикона, геометрию уплотнительной кромки, степень сжатия, характеристики удержания подложки и положение впрыскивающего затвора.

Цель состоит не в том, чтобы просто сделать компонент мягче. Целью инженерной разработки является создание управляемого интерфейса, который обеспечиваетповторяемая сила уплотнения, стабильное поведение при сборке, виброизоляция и долговременная устойчивость к воздействию окружающей среды..

Этот тип конструкции особенно актуален для платформ электромобилей, где системы HVAC и терморегулирования аккумуляторов все чаще требуют компактных, легких и высокоинтегрированных компонентов.

Почему стоит выбрать формованный воздуховод LSR вместо отдельного резинового уплотнения?

Лучший выбор зависит от объема производства, инвестиций в оснастку, требуемых характеристик уплотнения, метода сборки и архитектуры платформы автомобиля.

Часто задаваемые вопросы

Что такое формованный автомобильный воздуховод LSR?
Это автомобильный компонент воздуховода, сочетающий в себе жесткую подложку с жидкой силиконовой резиной, отлитую непосредственно на выбранных участках. Силиконовая секция обеспечивает герметизацию, амортизацию, виброизоляцию и компенсацию допусков.

Какие материалы можно использовать в качестве подложки?
Распространенные варианты включают конструкционные пластики, такие как PA, PP, PBT и PC/ABS. Окончательный выбор зависит от температуры, химического воздействия, механических требований и совместимости с LSR.

Можно ли приклеить силикон к пластику?
Да. В зависимости от комбинации материалов и конструкции силикон может быть химически связан с подложкой или механически закреплен через канавки, ребра, подрезы и другие структурные особенности. Испытание на адгезию следует проводить во время валидации продукта.

Какой диапазон температур выдерживает силикон?
Типичный силиконовый состав автомобильного класса может поддерживать примерноот -50°С до +200°С, но фактический рабочий диапазон зависит от выбранной марки LSR и условий применения. Непрерывное воздействие, термоциклирование и старение окружающей среды следует оценивать отдельно.

Подходит ли продукт для электромобилей?
Да. Сочетание термостойкости, эластичного уплотнения, виброизоляции и интегрированного формования делает его подходящим для некоторых применений в системах отопления, вентиляции и кондиционирования электромобилей, а также в системах терморегулирования аккумуляторов.

Можно ли изменить геометрию воздуховода?
Да. Диаметр, структура соединения, уплотнительные кромки, твердость силикона, площадь заливки, материал подложки, цвет и другие размерные характеристики могут быть разработаны в соответствии с чертежами заказчика и требованиями применения.

Инженерно-ориентированная поставка для автомобильного формования LSR

Для автомобильных программ решающим фактором является не просто производство силиконовых компонентов.LSR Формованный автомобильный воздуховоддолжны разрабатываться с учетом всего уплотняющего интерфейса, допусков на подложку, термической среды, условий вибрации и процесса сборки.

Aobo Silicone поддерживает разработку индивидуальных силиконовых формовок отОбзор DFM и оснастка для литья под давлением LSR, проверки, отбора проб и серийного производства. Имея опыт в прецизионном формовании силикона и нестандартных автомобильных компонентах, производственный процесс можно адаптировать к конкретным требованиям к материалам, геометрии, допускам и испытаниям конкретного проекта.

Для проектов OEM, уровня 1 и уровня 2 предоставьте свои 2D/3D чертежи, материал подложки, целевой диапазон температур, годовой объем и требования к уплотнениям, чтобы начать инженерную экспертизу и составление предложения.
